Outer inspection
核心优势
- 只需一台相机
无需在物体周围及上方布置多台相机。 - 快速图像分析
由于不是分段图像,无需图像拼接软件。。 - 单视角
没有多重图像系统所常有的透视效果。 - 可稳定地集成在生产线中
完成检查的零件可顺利通过镜头下方的自由空间。

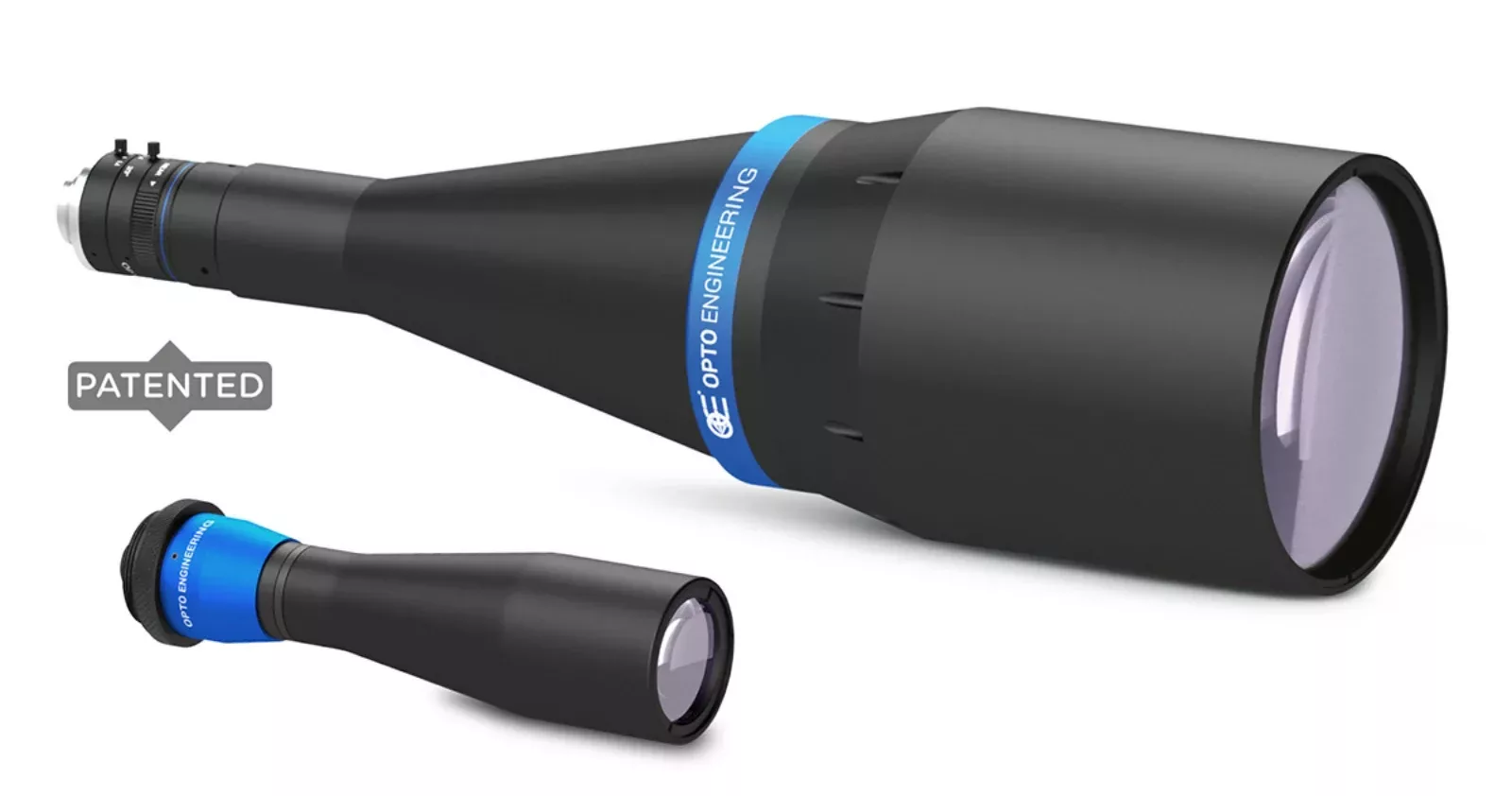

PC 系列环外侧镜头是设计独特的光学系统,可对直径达 60 mm 的 物体执行快速而可靠的全面检测。

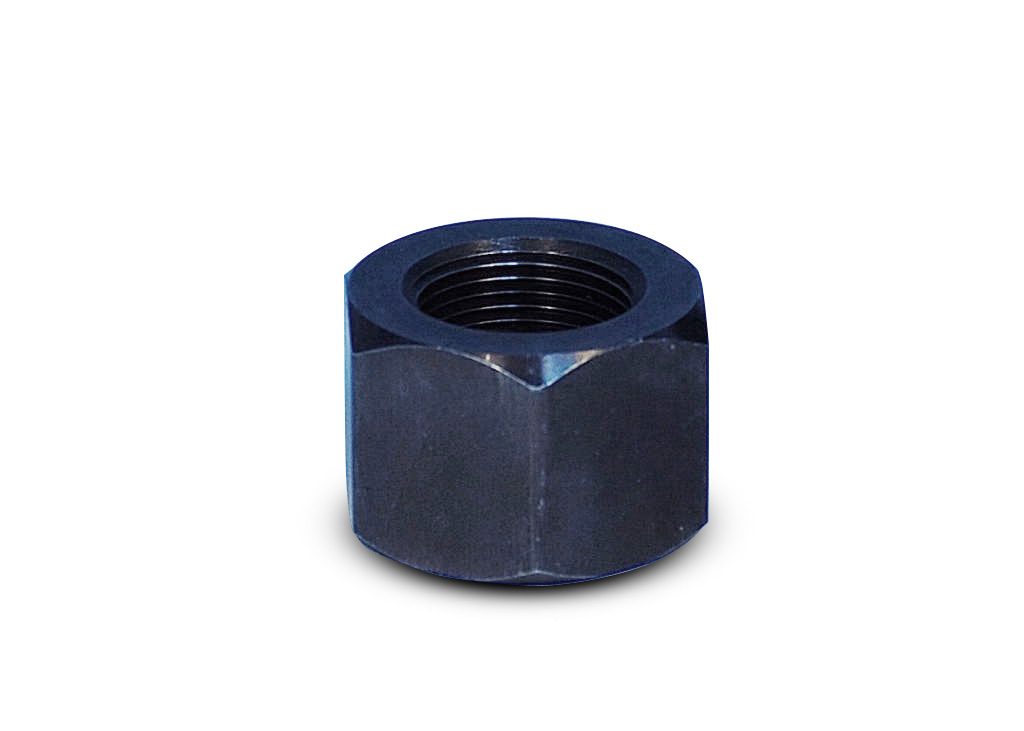

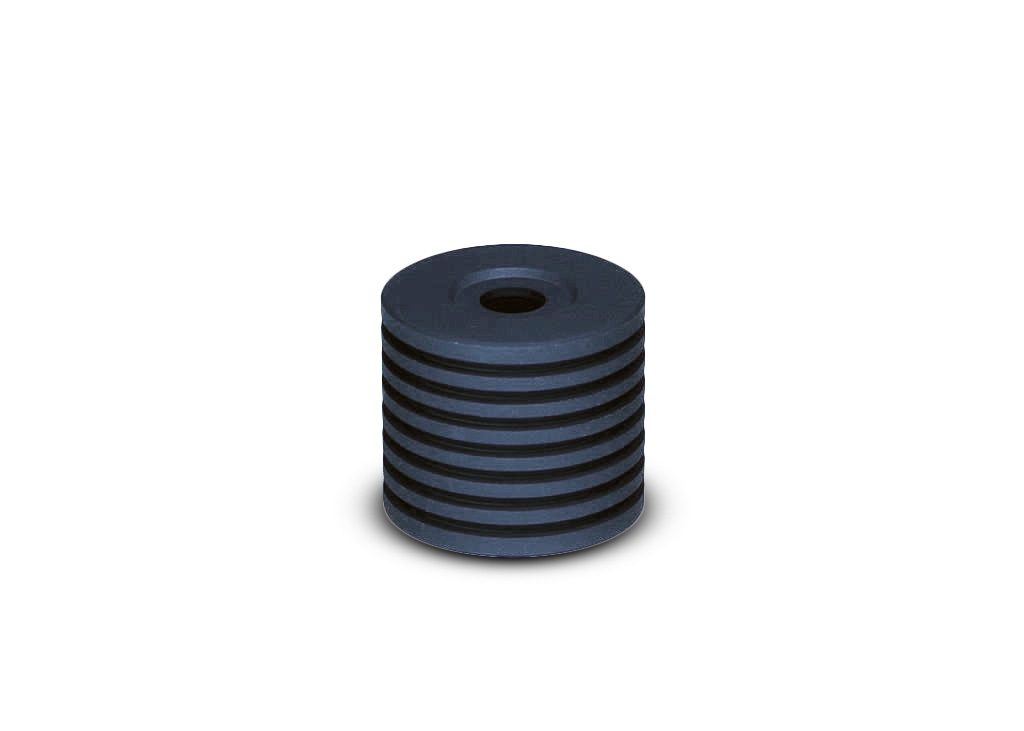

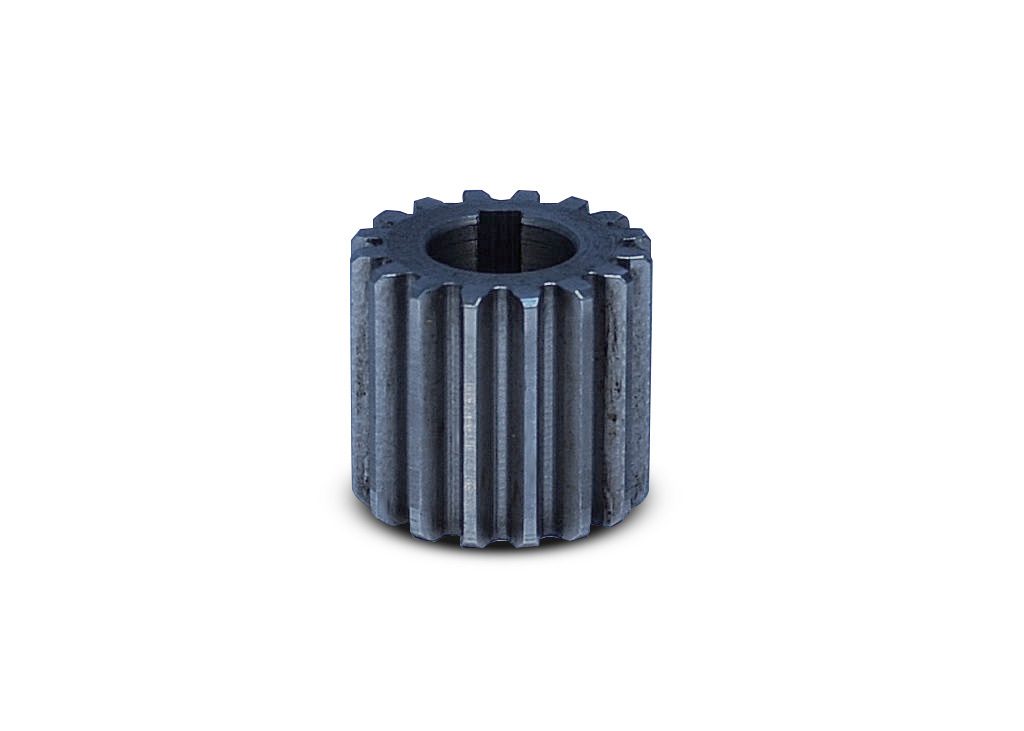

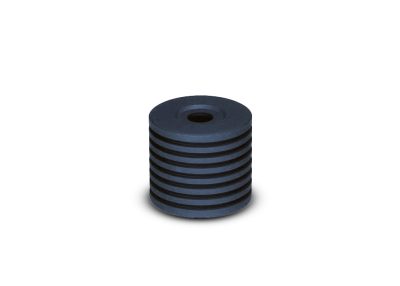

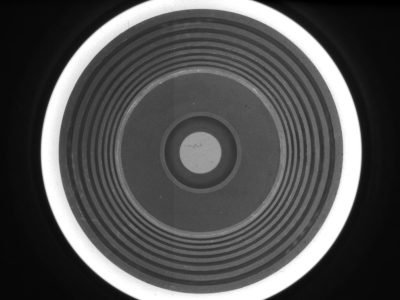

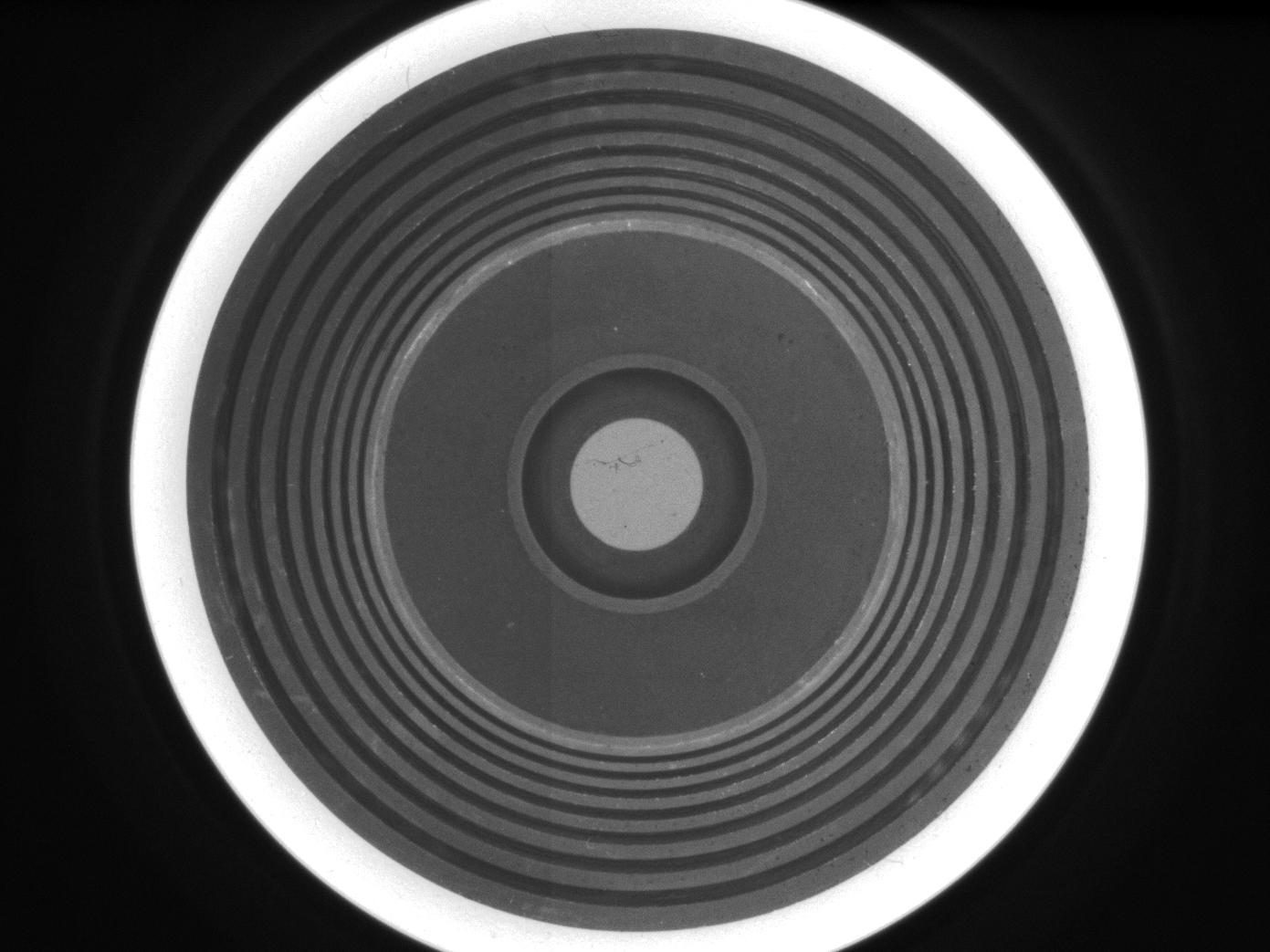

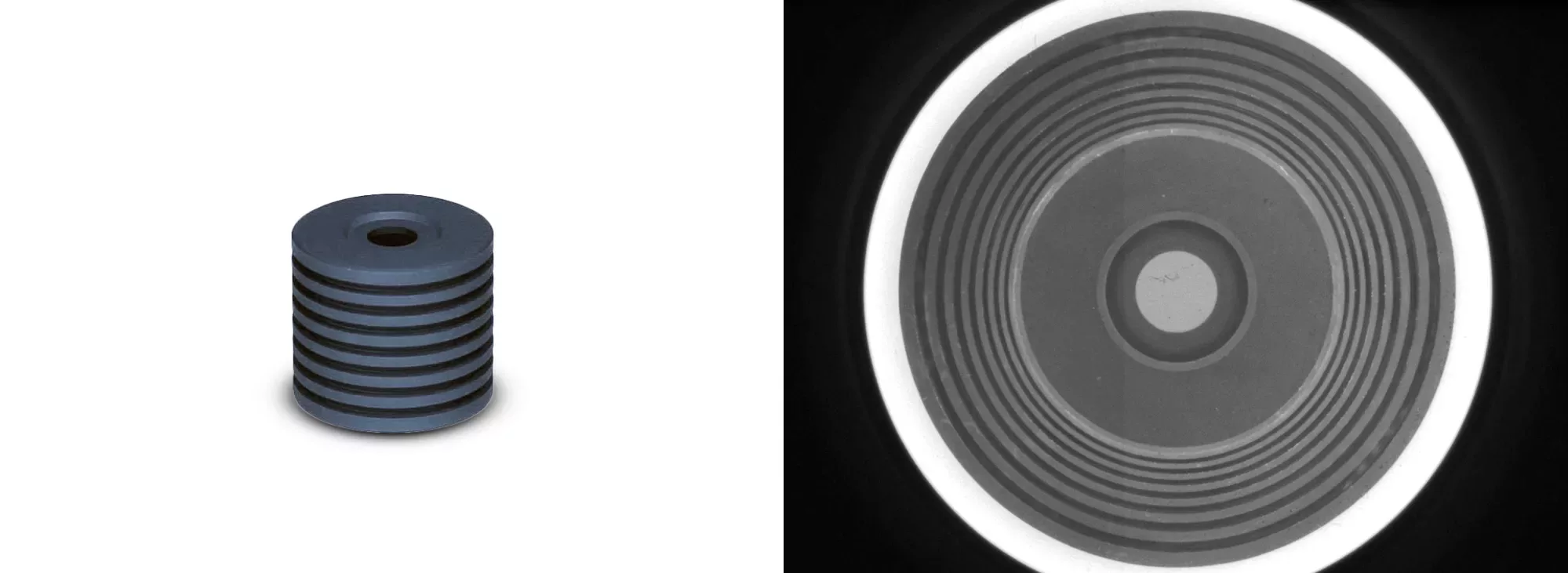

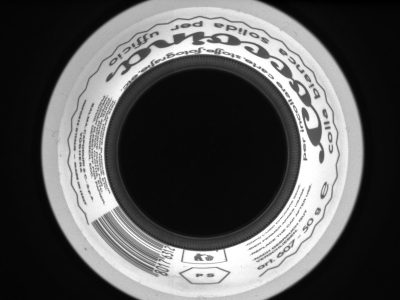

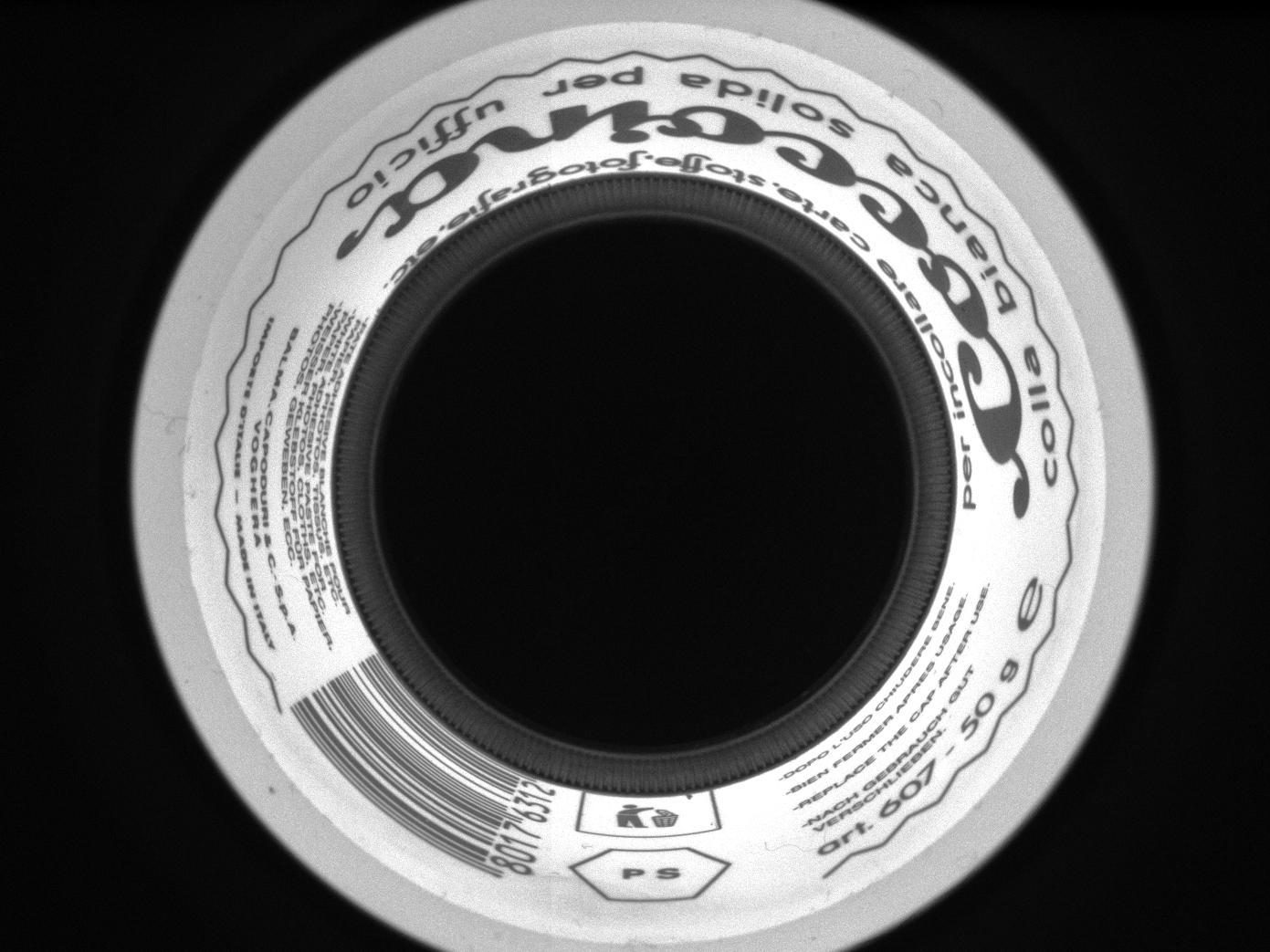

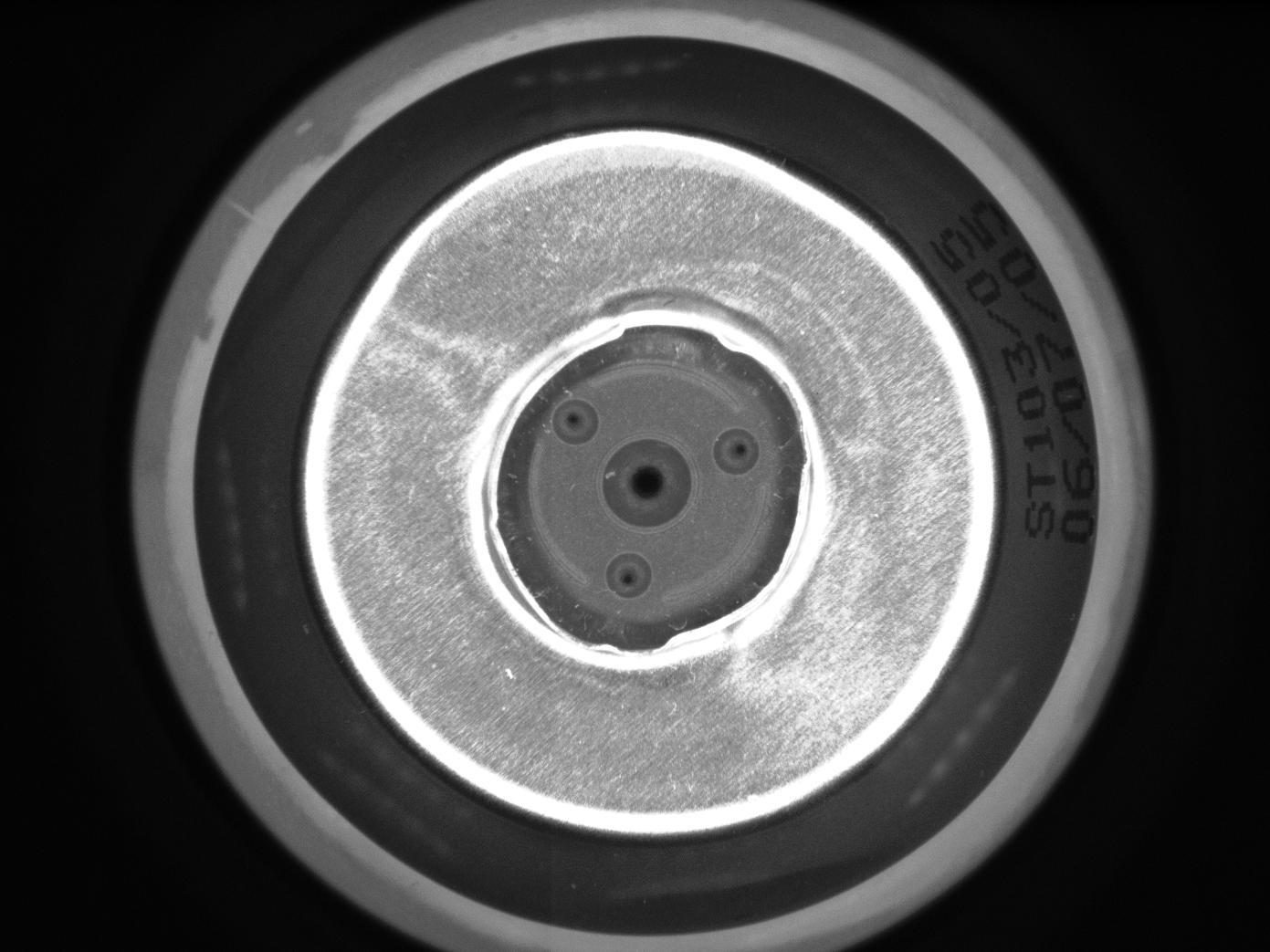

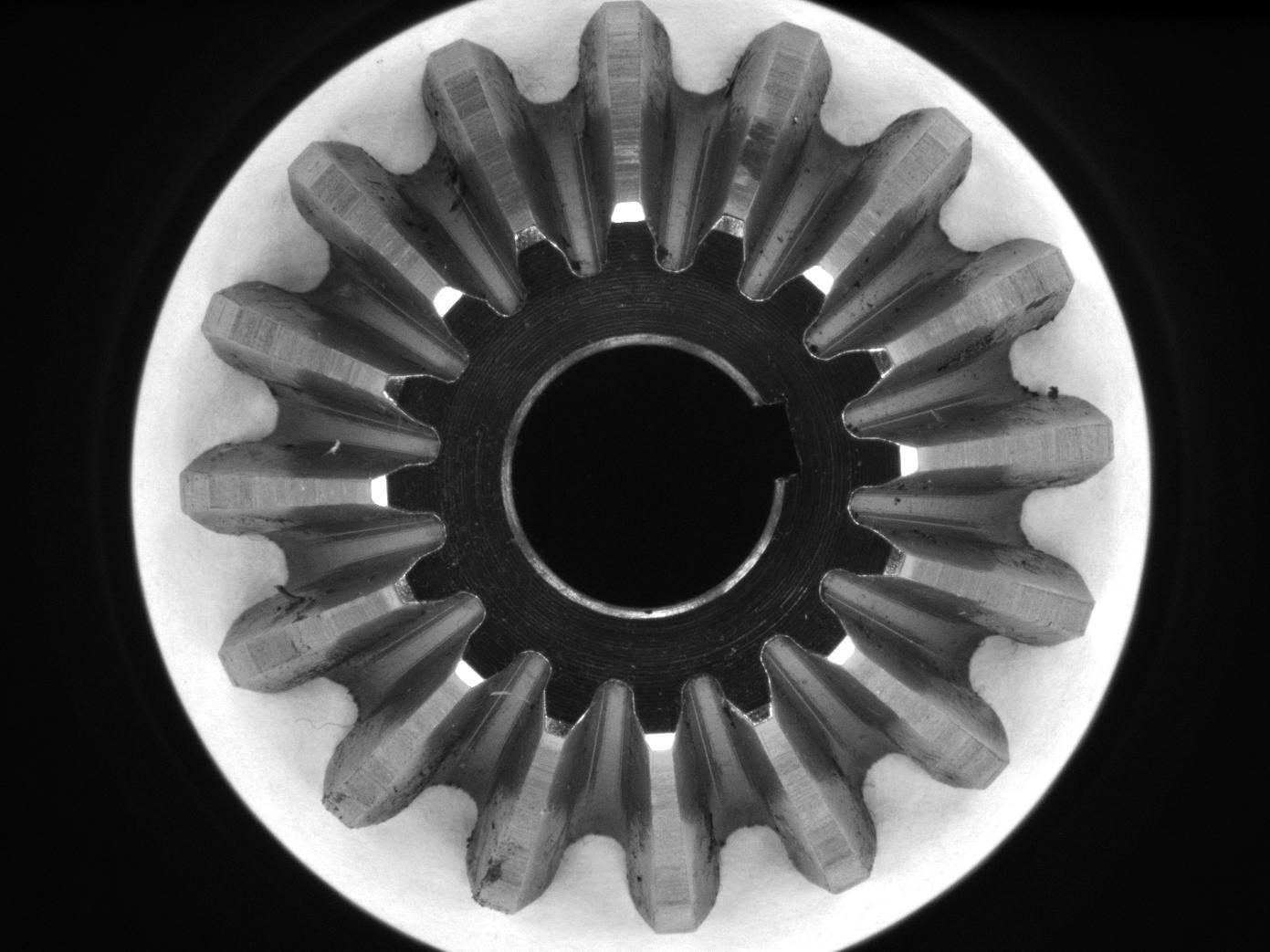

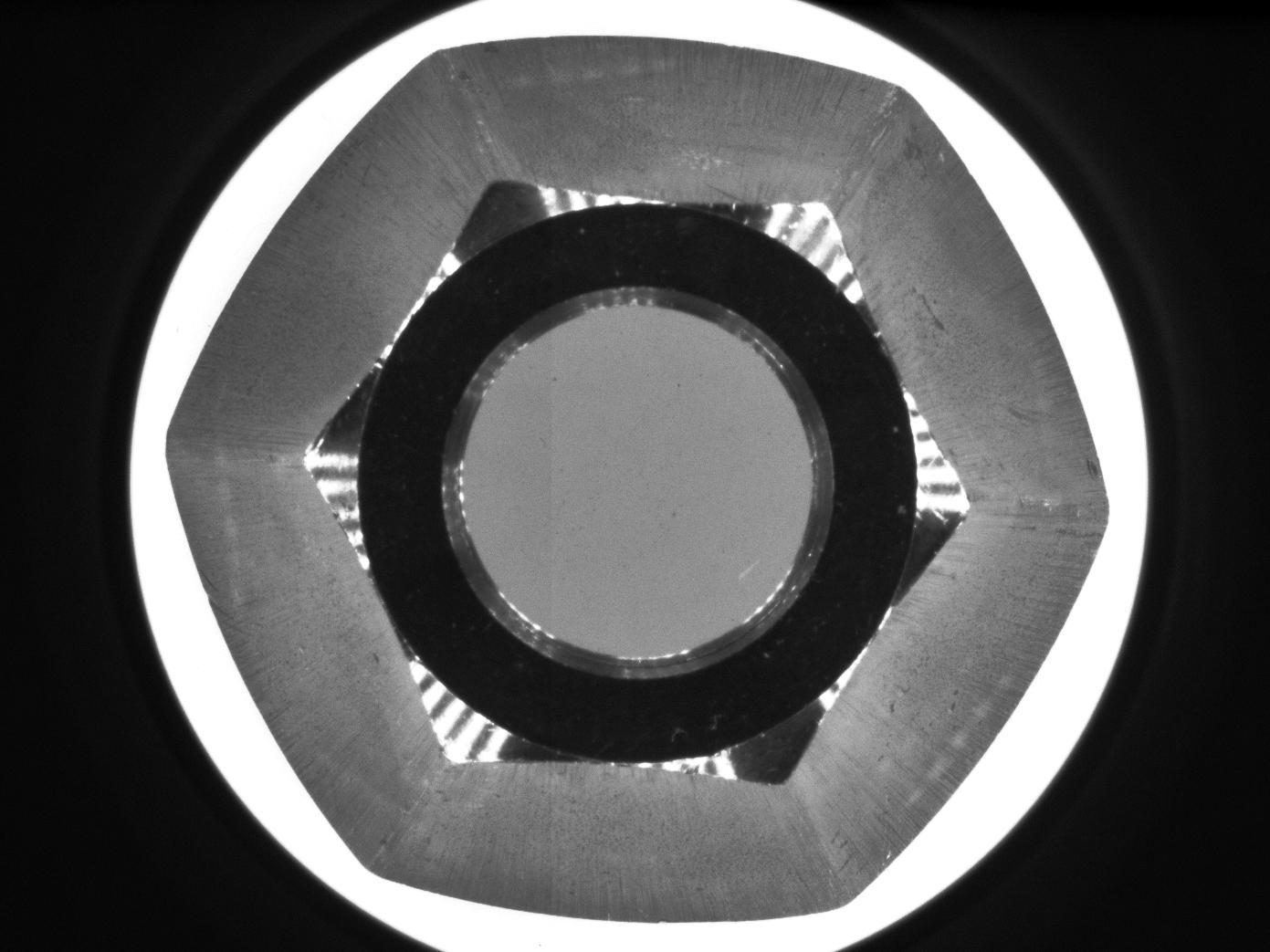

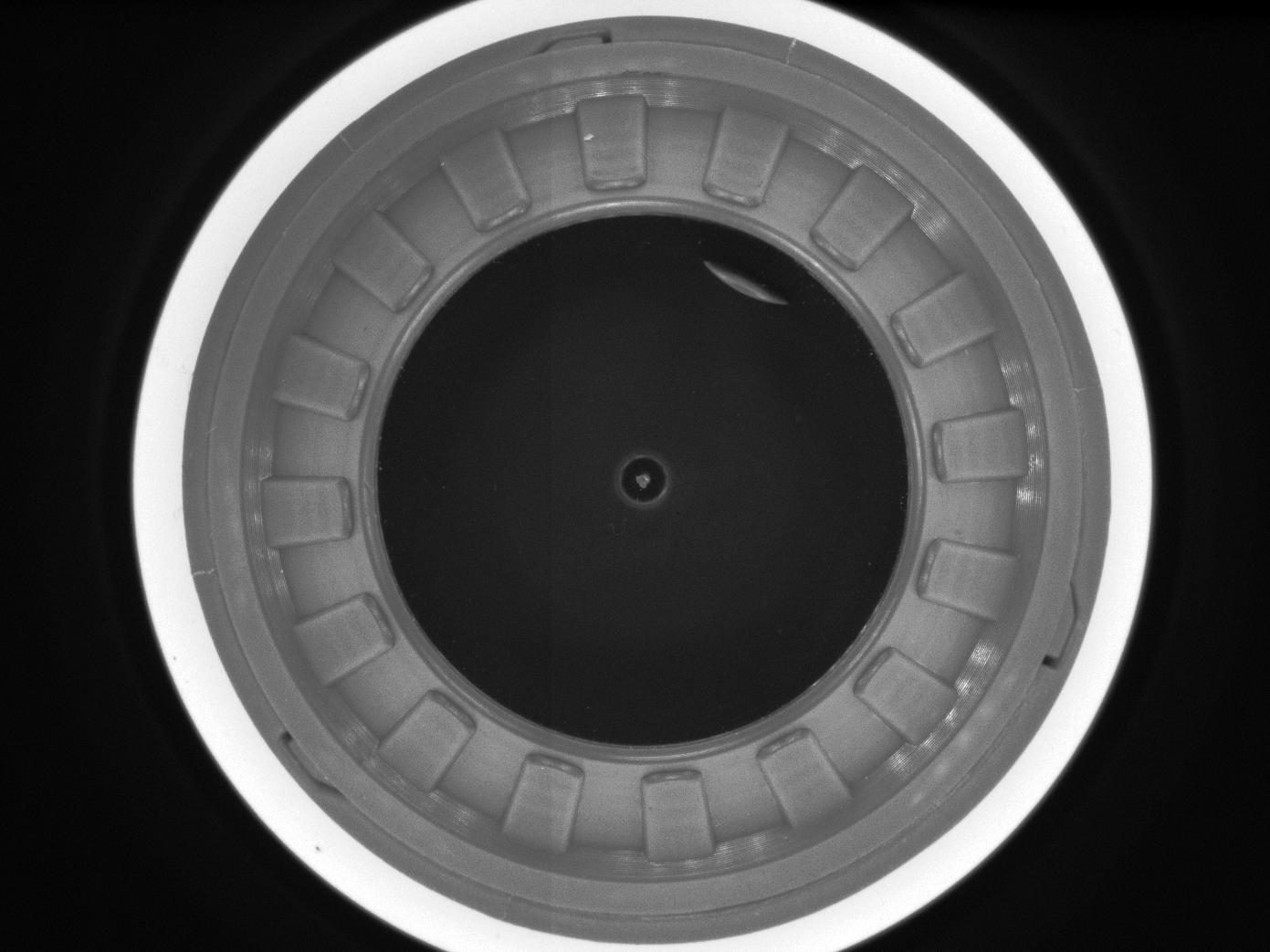

此创新型设计只需一台相机便可在一幅图像中完美呈现物体的顶面和 侧面。由此可以大大简化视觉系统的布局,而无需多台相机、多个镜 头或反射镜。

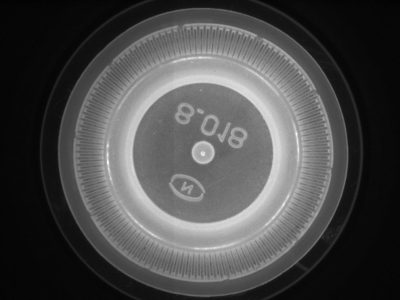

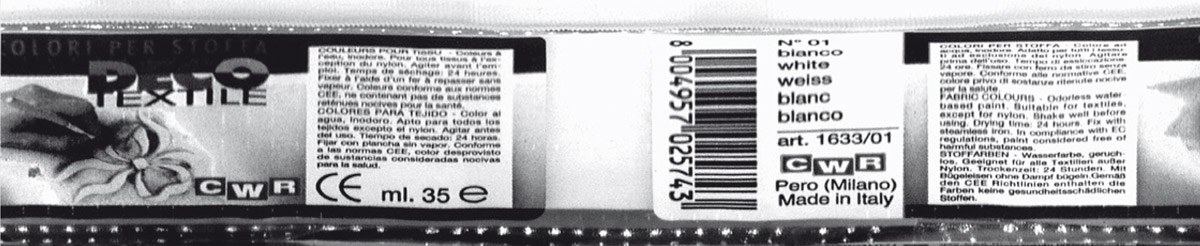

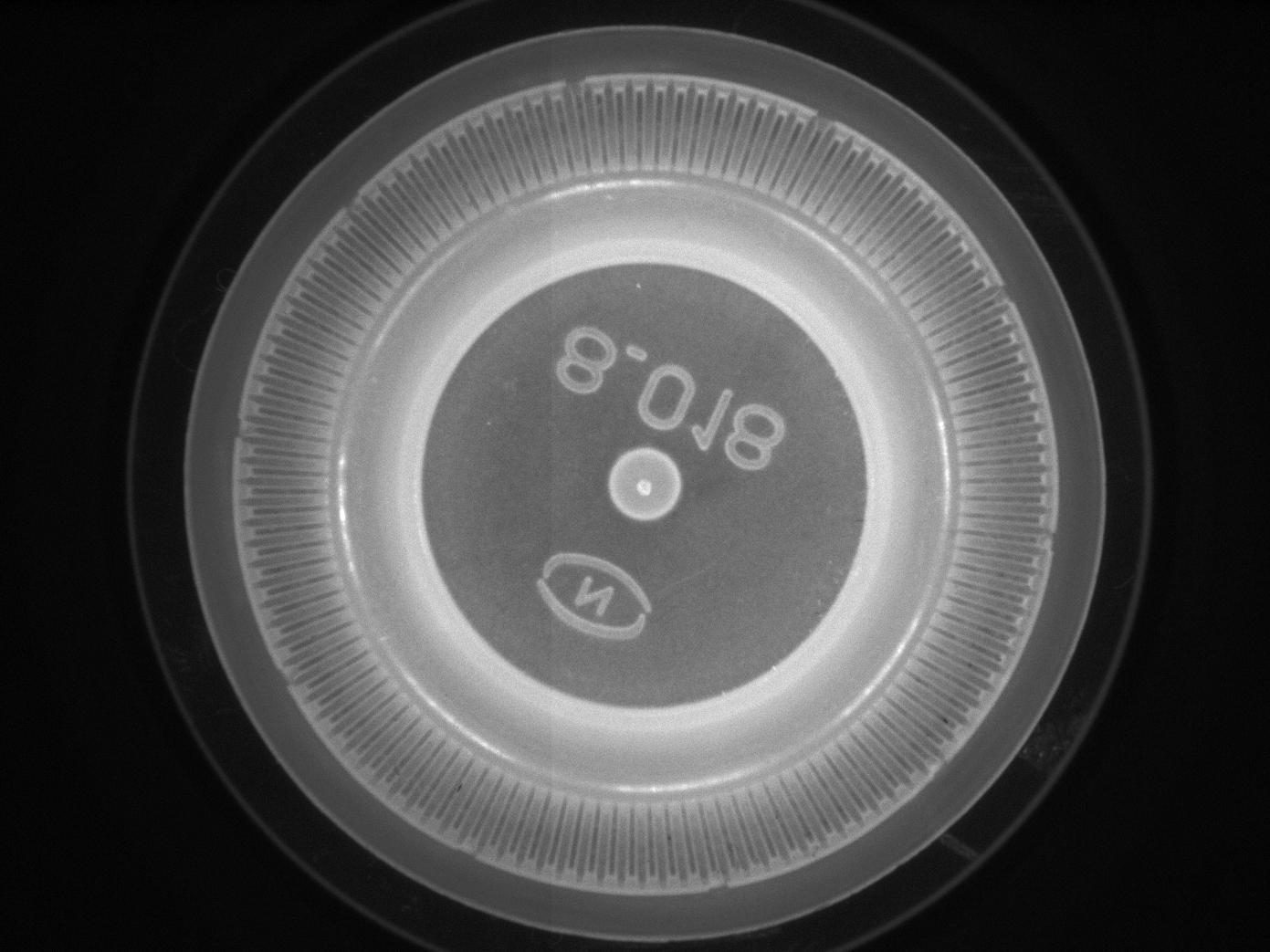

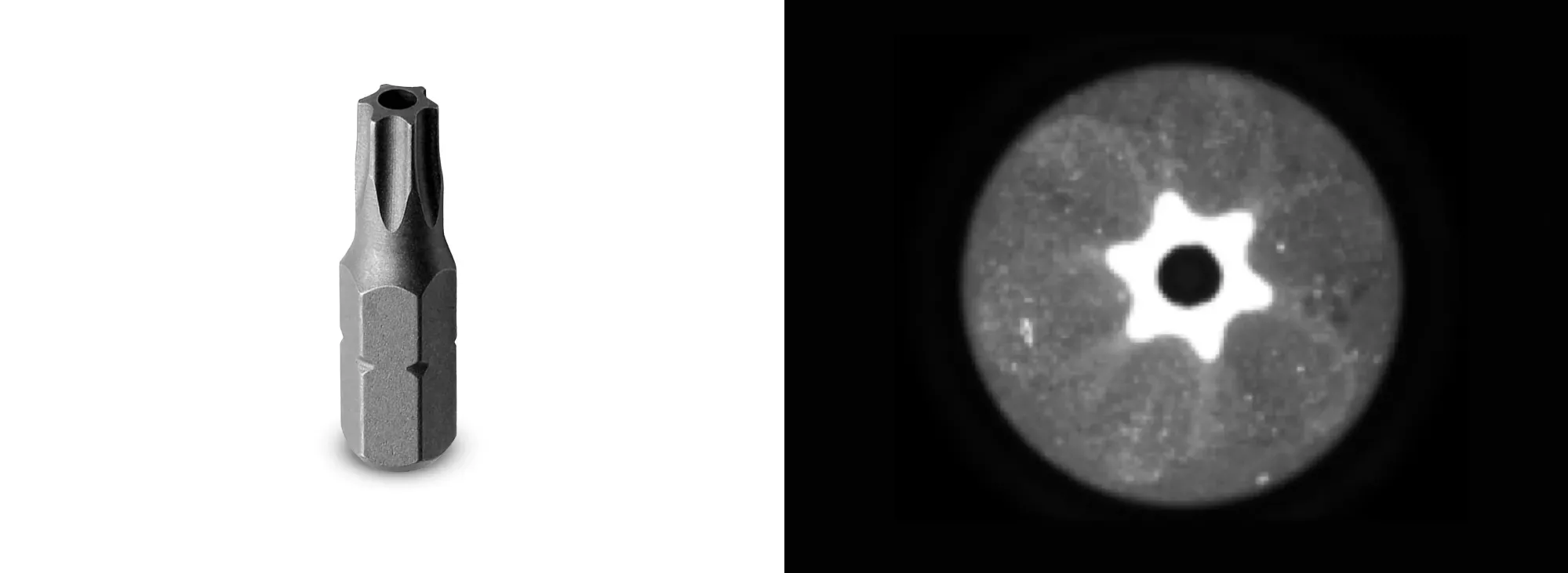

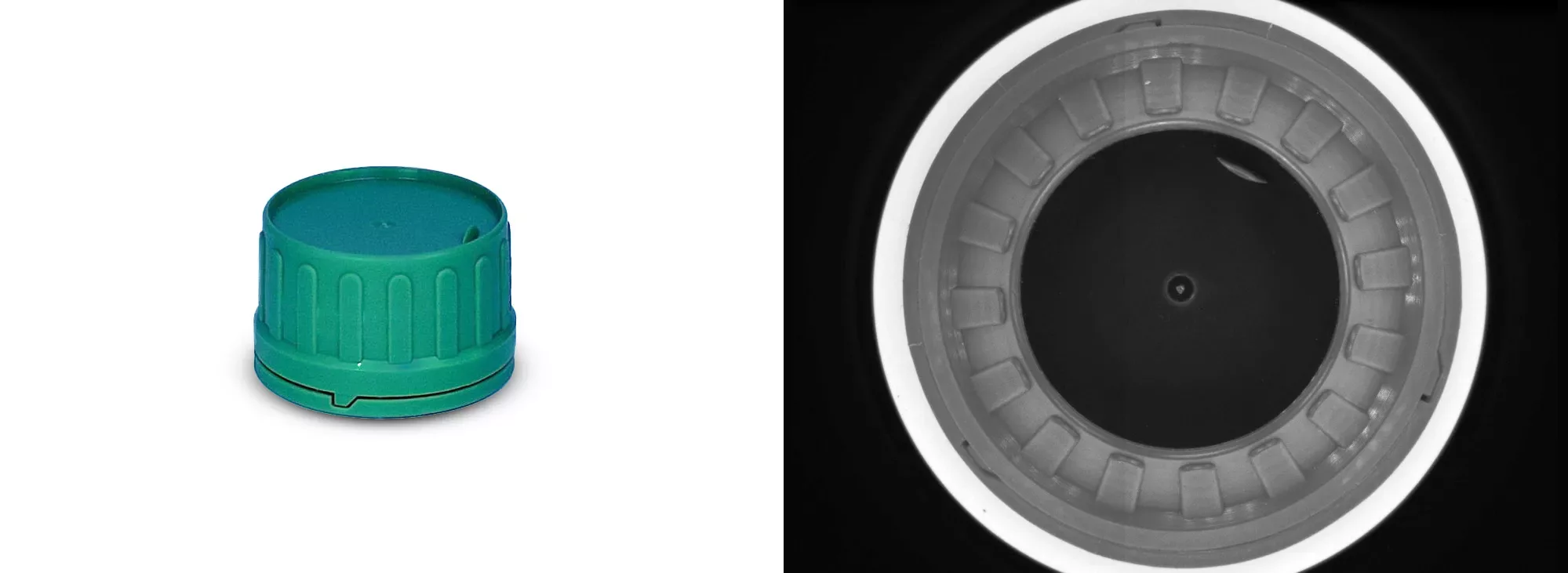

“环外侧”一词源自于特定的光线路径:物体的侧面将在顶面周围展 开,这使得 PC 系列可完美适用于拍摄圆柱形物体,这在饮品和药品 行业十分常见。

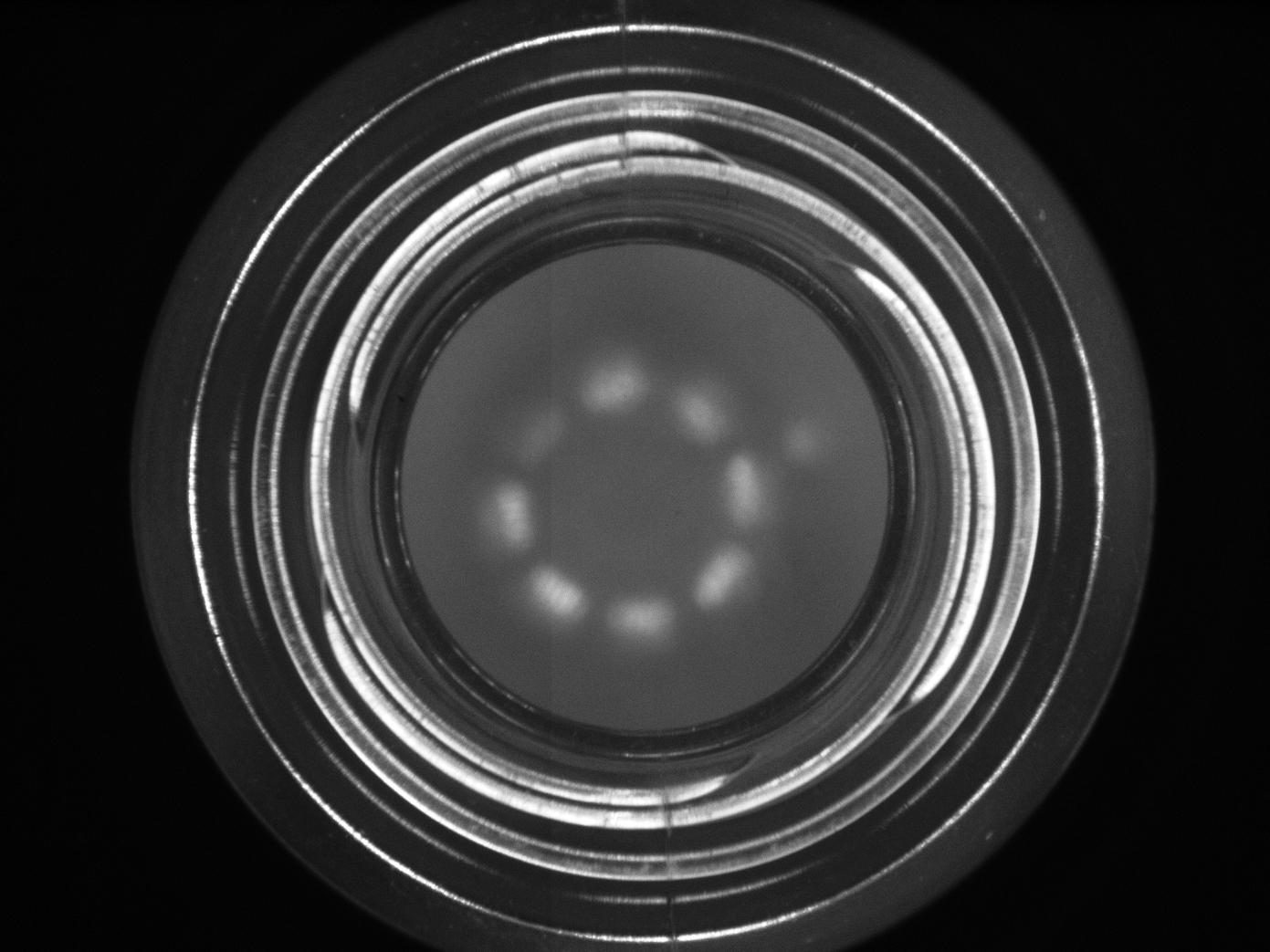

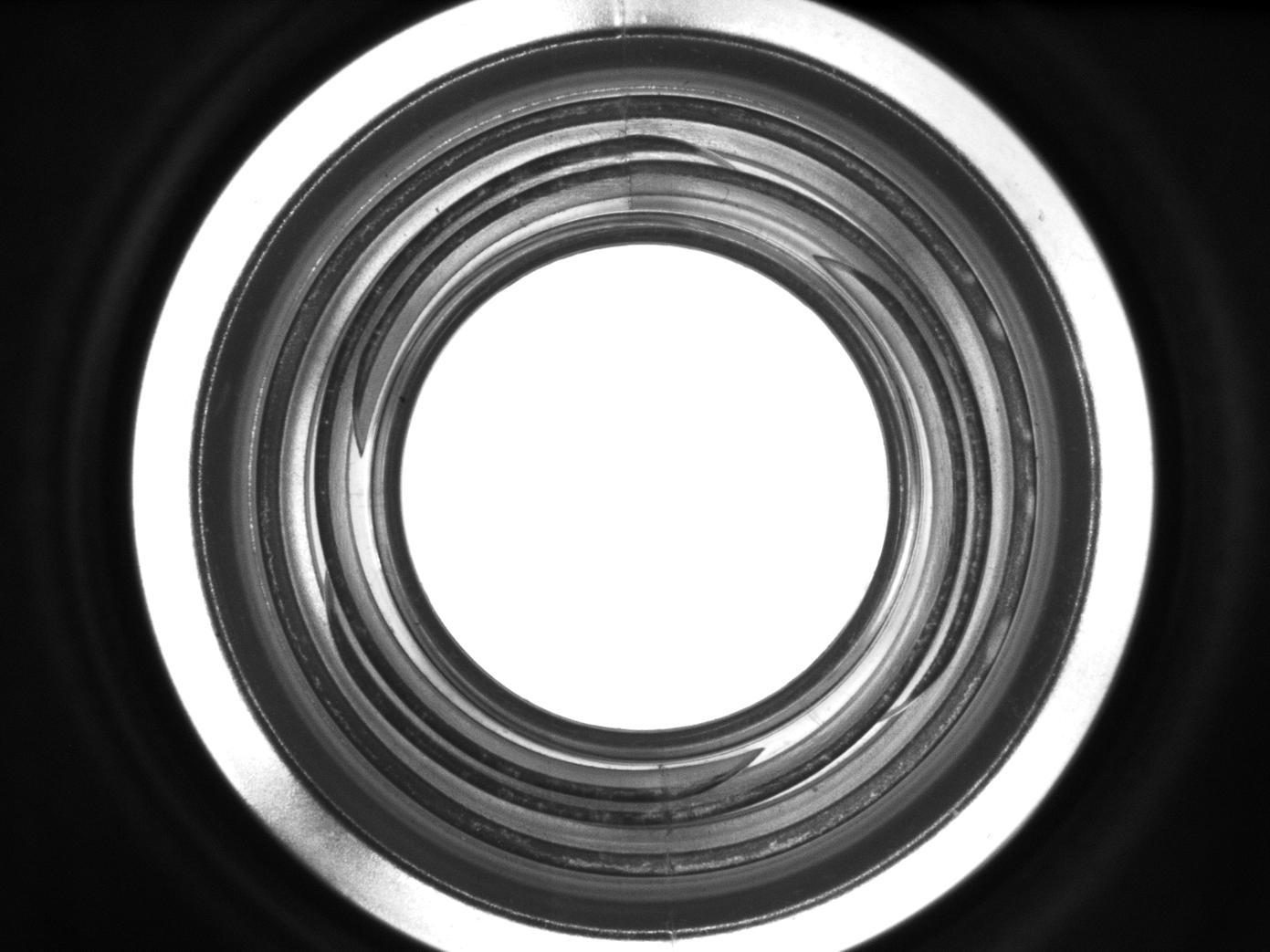

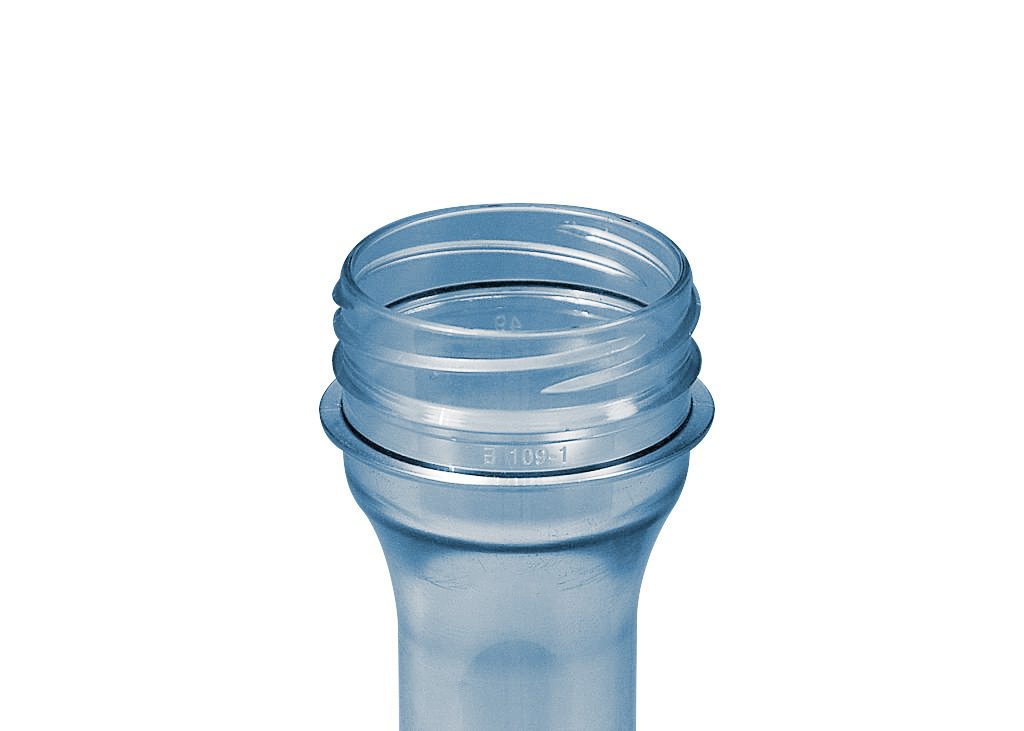

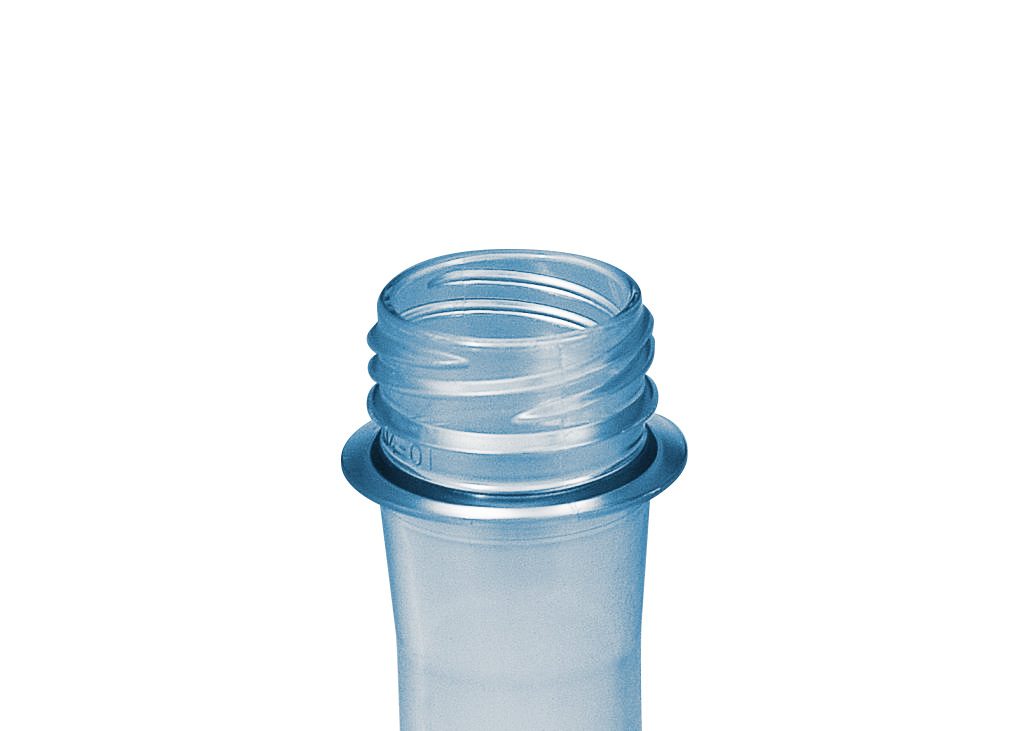

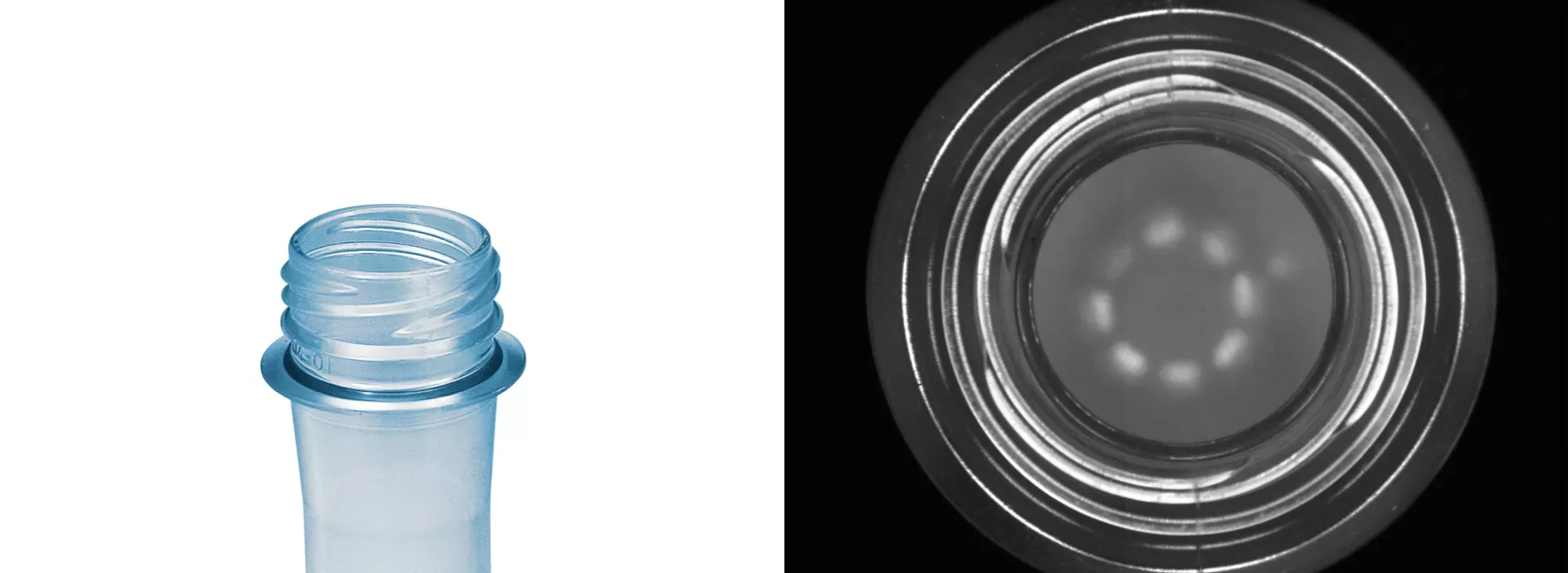

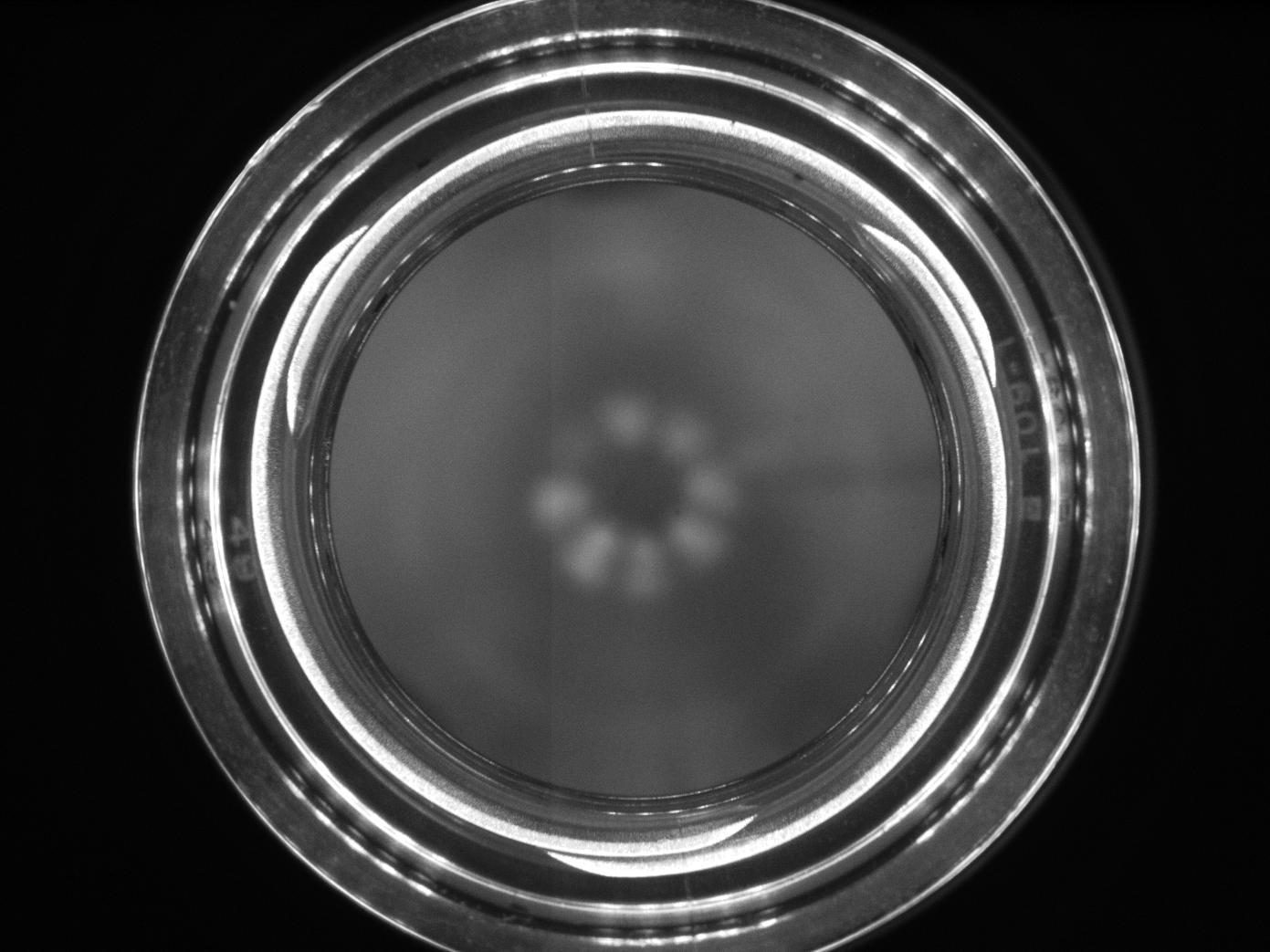

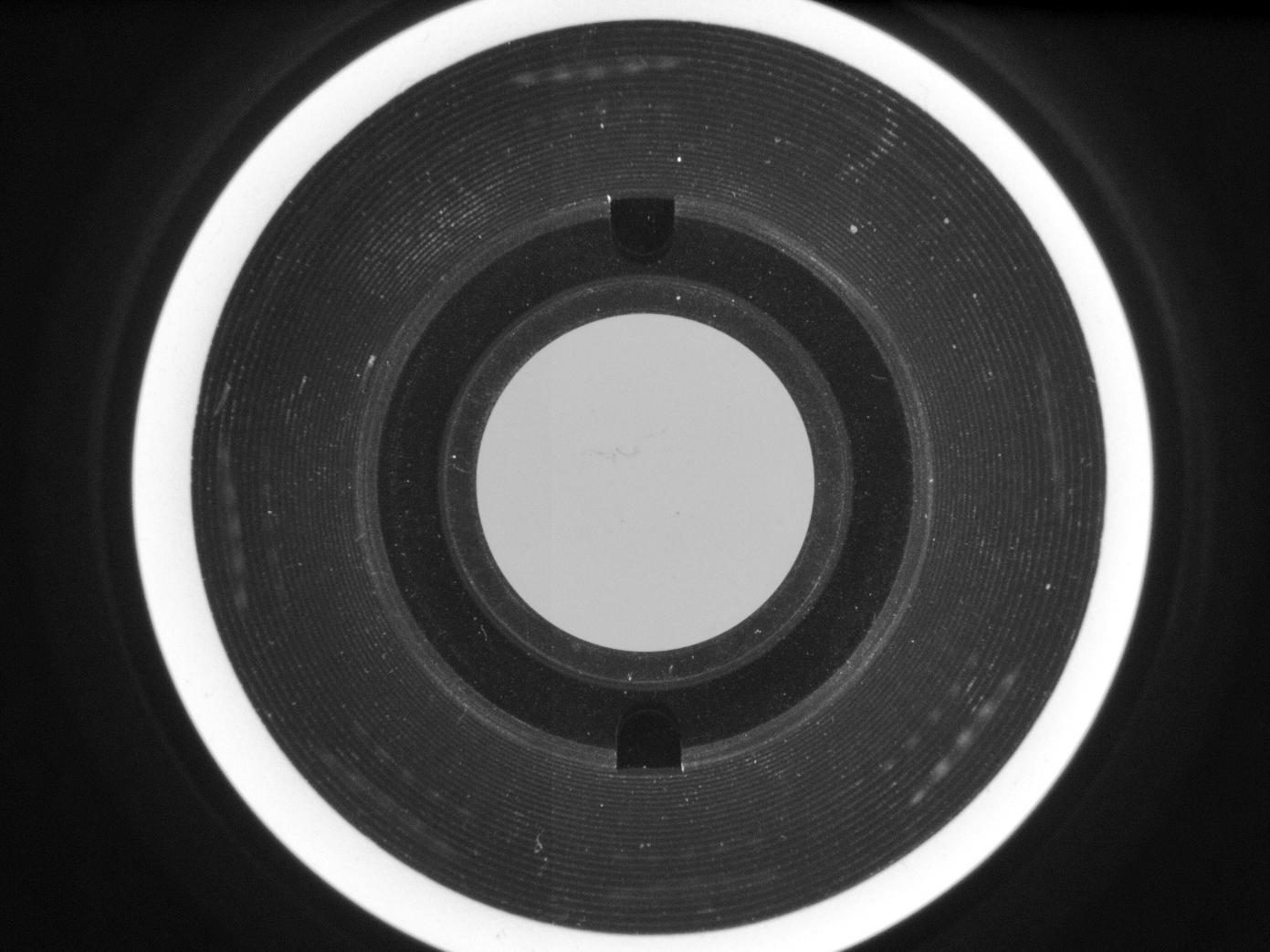

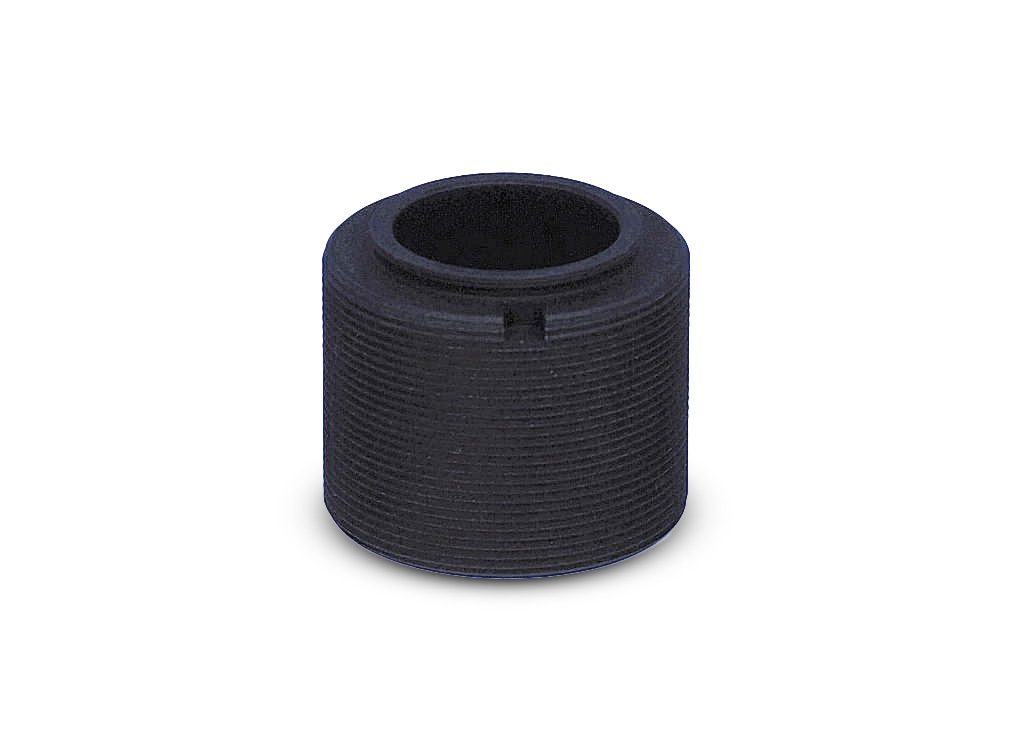

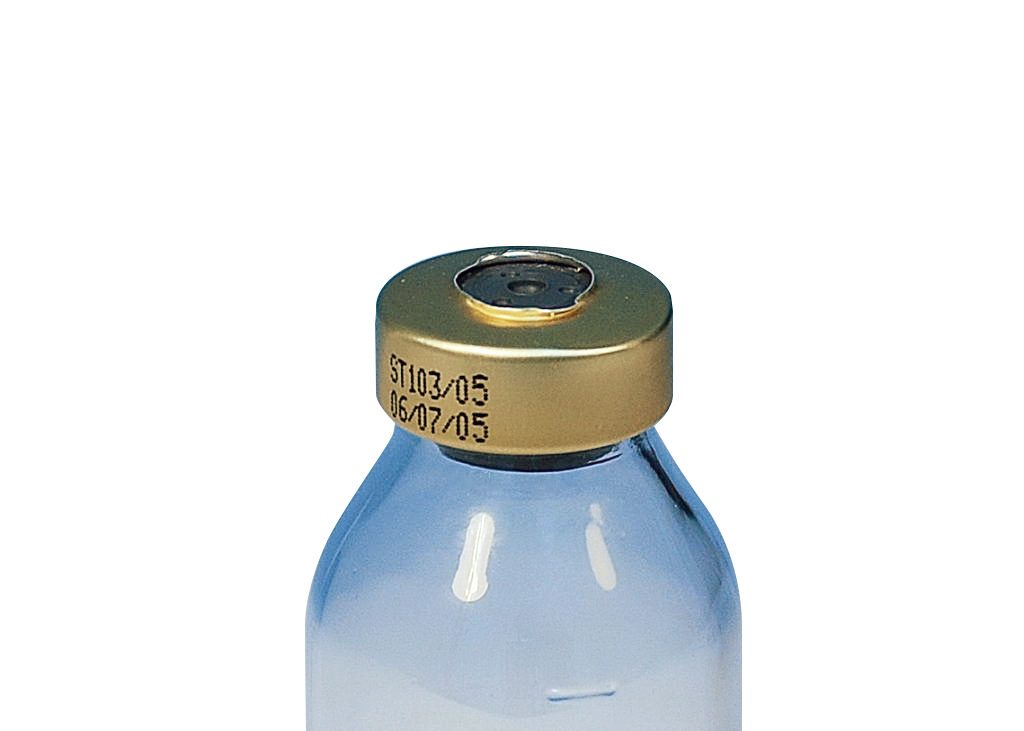

典型应用包括瓶颈螺纹检测和数据矩阵读取 - 无论位置如何,均可正 确地拍摄出代码的图像。
发现更多
请稍等
无法处理您的请求
返回型号
过滤器
关闭
重置过滤器
注释
- 工作距离:镜头最前端与物体之间的距离。
- 从镜头最前端到相机法兰的长度。
返回型号
技术文档
Product user guide
PC 光学系统适用于 1/3"、1/2" 和 2/3" 探测器。选择此类探测器可 确保提供最合适的光学放大倍率,用以获取高分辨率 3D 环外侧镜 头成像所需的景深。

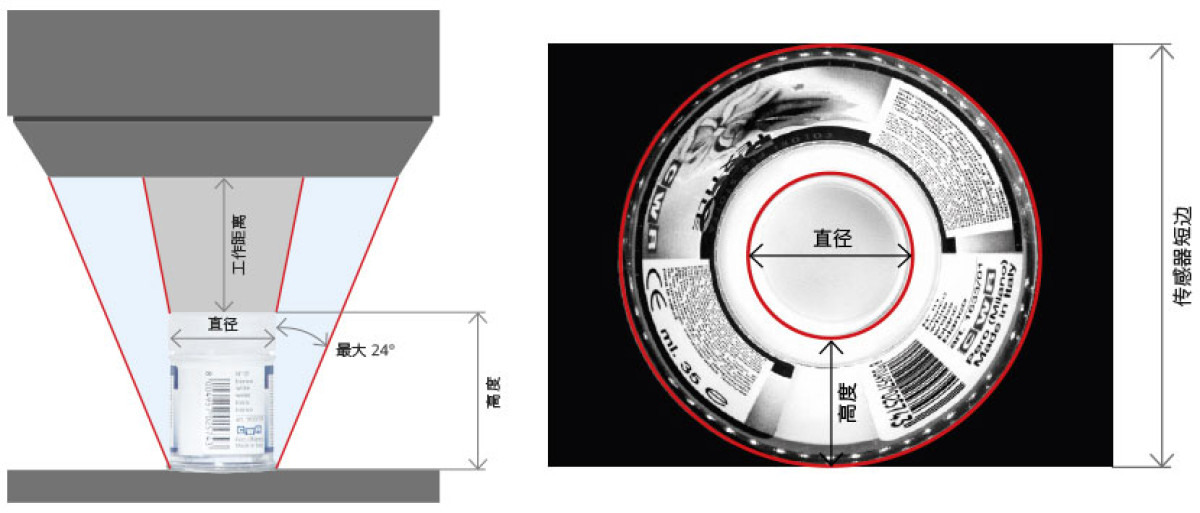

被测物顶部和侧面的图像可内切于相机探测器短边。
被测物的直径越小,允许的被测物高度则越高;而在检测较薄的物 体时,则允许其具有较大的直径。
后文中提供的表格列出了可检测物体的直径高度组合,以及相应的 工作距离、F 值和“r”参数。
“r”参数是侧视图高度(圆冠厚度)与探测器短边长度的比值。
它提供有关侧视图分辨率的信息。“r”值越高,所获取的侧视图分 辨率就越高。
