TC CORE PLUS 系列

概述

型号

下载

核心优势

在超紧凑结构中实现大视场
TC CORE PLUS 远心镜头体积小巧，其尺寸与市面上其他远心镜头相比可缩短 40%。产品经过专门设计，可在狭小的空间内实现超大视场成像。
经过优化的工作距离
TC CORE PLUS 镜头的工作距离经过缩减，因此大大减小了系统尺寸。
智能集成

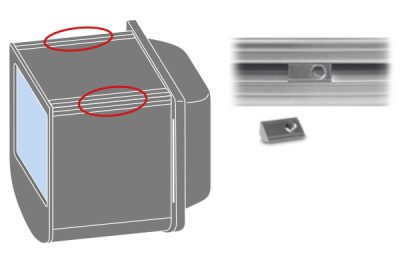

TC CORE PLUS 镜头集成了接口法兰，无需额外的夹具即可轻松集成。
拉动销售
TC CORE PLUS 镜头有助于减小视觉系统的尺寸，从而缩减制造、运输和储存成本。

TC CORE PLUS 系列为面扫描相机用大视场远心镜头，专为最新一代的 1/1.8" 和 2/3" CMOS 传感器而设计。产品采用光学机械设计，非常适合在狭小的空间内测量大尺寸物体。

TC CORE PLUS 系列体积小巧，其长度与市面上其他远心镜头相比可缩短 45%。

此类产品的光学设计已获得专利，受折反射望远镜的启发，该设计实现了大视场成像，同时保持整体结构紧凑，占用空间小。

远心镜头的长度和工作距离会在很大程度上决定视觉系统的尺寸。大视场远心镜头与远心光源搭配使用时，系统的整体尺寸会成倍增加，因此这一点显得尤为重要。为此，我们优化了 TC CORE PLUS 系列的工作距离，使测量系统的结构尽可能紧凑。TC CORE PLUS 镜头采用了内置接口法兰便于安装（无需夹具），且集成方式简单、经济。

发现更多

实际应用案例及案例历史

瓶子尺寸测量

发现更多

应用实例

请稍等

无法处理您的请求

返回型号

过滤器

关闭

重置过滤器




选择2个或更多型号来比较规格开始比较清除所选内容

没有结果

最后更新: 16 4月 2025

展开表格

注释

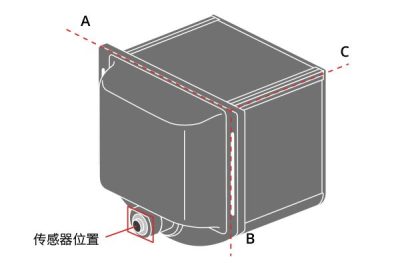

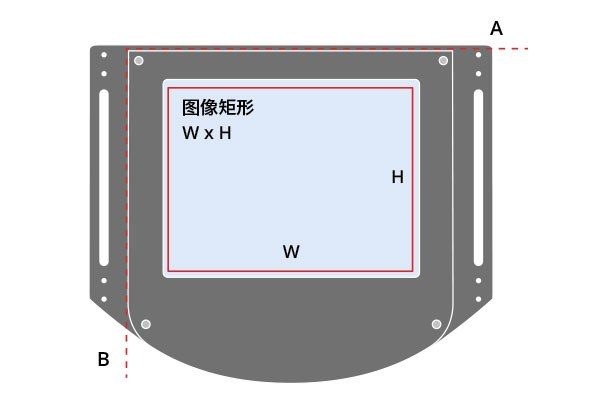

由于前窗的方形形状，透镜形成矩形图像。
工作距离：镜头最前端与物体之间的距离。将该距离相对于标称值的偏差设定在 ± 5% 范围内可得到最佳分辨率与最小畸变。
工作 f 值 (wf/N)：镜头作为微距镜头使用时的实际 f 值。可根据需要提供更小光圈镜头。
镜头内主光线的最大倾斜角度。列出了典型（平均）值和最大（保证）值。
实际图像相较于理想化、无畸变图像的偏差率。列出未校正图像的最大（保证）值。
使用TCLIB Suite软件库校准后，使用PTCP校准模式和完全符合GenICam标准的相机进行残余失真。有关设置信息，请参阅相关表
在景深的边缘，其图像依然能用于测量。但为了获得锐度更佳的图像，应考虑采用标称景深的一半。用于计算的像素尺寸为 3.45 μm。
物方视场，使用 λ= 520 nm 的 Rayleigh (瑞利判据) 准则计算
表示集成相机相位调节功能的可用性。
夹紧法兰的最大尺寸。

返回型号

技术文档

Product user guide

pdf

Back focal adjustment

pdf

建议产品设置

TC CORE PLUS 远心镜头
PTCPxxxxx 棋盘格校准图案
用于远心装置优化的软件库和独立工具
完全符合GenICam® 标准的相机

Part number	Calibrations software	Calibrations pattern	Setup camera	Recommended cameras	Recommended sensores
TCCP12144	TCLIB Suite	PTCP-S1-HR1-C	RT-mvBF3-2124aG	COE-032-x-POE-040-yy-C, RT-mvBF3-2032a, RT-mvBC-XD104h, RT-mvBC-X104i	IMX252, IMX265
TCCP23144	TCLIB Suite	PTCP-S1-HR1-C	RT-mvBF3-2124aG	COE-050-x-z-050-yy-C, RT-mvBF3-2051G, RT-mvBF3-2051aG, RT-mvBC-XD105a, RT-mvBC-X105b	IMX250, IMX264
TCCP12192	TCLIB Suite	PTCP-L1-LR1-C	RT-mvBF3-2124aG	COE-032-x-POE-040-yy-C, RT-mvBF3-2032a, RT-mvBC-XD104h, RT-mvBC-X104i	IMX252, IMX265
TCCP23192	TCLIB Suite	PTCP-L1-LR1-C	RT-mvBF3-2124aG	COE-050-x-z-050-yy-C, RT-mvBF3-2051G, RT-mvBF3-2051aG, RT-mvBC-XD105a, RT-mvBC-X105b	IMX250, IMX264

展开表格

示例:TC12192(左)与放大倍率为 0.033x、视场为 195 × 146 mm 的 TCCP12192(右) 镜头的对比。

参数

	Mag	1/1.8" sensor FOV	WD	Lens length	Overall System heigth
	(x)	(mm x mm)	(mm)	(mm)	(mm)
TC12192	0.33	216 x 162	527	602	1129
TCCP12192	0.33	216 x 162	336	345	681
With CORE PLUS telecentric lens you save:		% (mm)	36% 191	43% 257	40% 448

TCCP12192 provides a 216mm x 162mm FOV with a 1/1.8” sensor (same as TC12192). Being 257mm smaller and having a 191mm shorter working distance, it allows you to save almost 450mm.

	Mag	1/1.8" sensor FOV	WD	Lens length	Overall System heigth
	(x)	(mm x mm)	(mm)	(mm)	(mm)
TC12192	0.33	216 x 162	527	602	1129
TCCP12192	0.33	216 x 162	336	345	681
With CORE PLUS telecentric lens you save:		% (mm)	36% 191	43% 257	40% 448
