ITALA 10G 系列
工业 10GigE 视觉 PoE 相机
概述
型号
技术信息
Software
相关的
资源
联系我们
新
传感器格式
1/1.8” – APS-C
分辨率
5 - 31.5 MP
ITALA 10G 是 10GigE 视觉 PoE 面阵相机系列，具有全新的10Gbps（10GBASE-T）链路速度，可在不影响图像分辨率的情况下大幅提高速度。
ITALA 10G 系列外形紧凑，集成高品质 Sony Pregius 和 Pregius SCMOS 传感器，包括从 3.45μm 像素的二代传感器到 2.74μm 像素的四代传感器（快速版本）。这些高端相机具备强大且先进的功能，非常适合多相机系统以及高速高精度应用等要求苛刻的应用场景。
ITALA 10G系列相机可以与专用NIC系列网络接口一起使用，允许高性能和高数据速率的同时确保了PC和相机接口之间的最大兼容性。
核心优势
10 Gbps 数据传输速度。
相机由 Opto Engineering® 在意大利设计和制造
- 铝制机身，钢制镜头接口
- 通过冲击和振动认证
- 温度范围广
- 板载图像缓冲区大
不错过一帧并利用突发模式采集 - 高性能 FPGA
可以轻松实现附加的板载处理功能
- 隔离式 PoE 电源
简化的电缆线束，通过单根电缆提供数据和电源 - 广泛的 I/O
行业标准 Hirose 12 针连接器，适用于各种 I/O 和特殊功能 - 串行通信
Combo RS232/485 收发器可实现最大灵活性
- 5 年质保
- 制造商直接提供专业的集成支持
实际应用案例及案例历史
行业

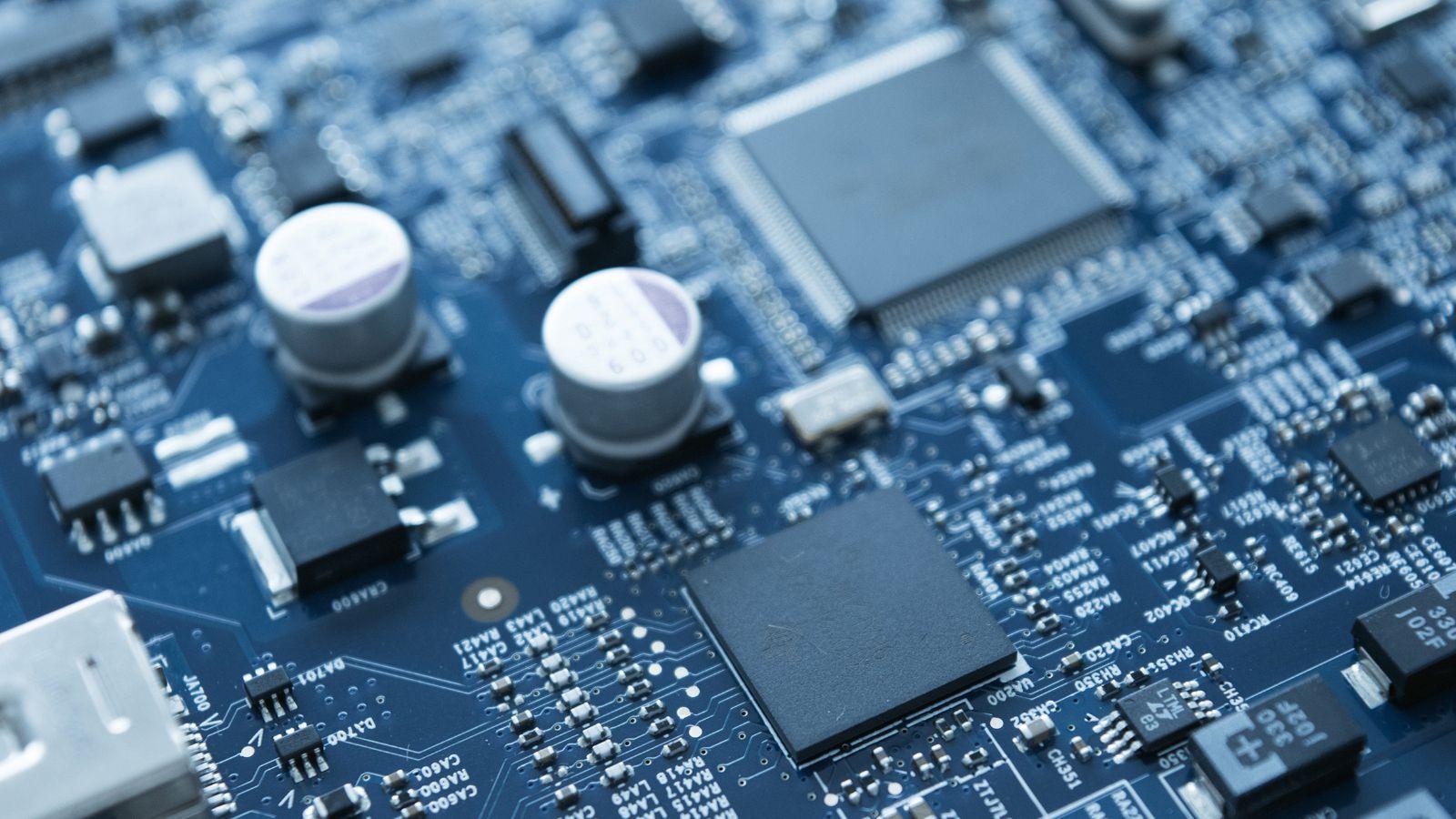

Electronics
Logistics and packaging: tracking and trace tasks.
Traffic control: intelligent traffic control system.
Sports: analysis and monitoring.
Pharma and food: quality check and counting.
Beverage production lines: high speed filling control.
质量保证
完整的电子测试
相机的所有功能都经过检查，确保完美运行。
老化测试
每台相机都经过严格的测试，避免可能的早期故障。
传感器校准
我们检查每个相机的传感器校准情况，确保获得最佳性能。
EMVA 1288 测试
每个相机均依照 EMVA1288 标准进行测试。
过滤器
百万像素
5.1
31.5
传感器格式
像素大小 (μm)
传感器型号
色度
帧率 (fps)
21.7
231.2
接口
重置过滤器
| 传感器规格 | 相机规格 | 连接性和电气规格 | 机械规格 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 产品型号 | 百万像素 | 分辨率 | 传感器格式 | 像素大小 | 传感器型号 | 传感器类型 | 快门 | 色度 | 帧率 | 数据接口 | 电源供应 | 接口 | |
| (μm) | (fps) | (V) | |||||||||||
| 1 | |||||||||||||
| 5.1 | 2472 x 2064 | 1/1.8" | 2.74 | IMX537 | CMOS | Global | Mono | 231.2 | 10 GigE | 12-24, PoE (IEEE 802.3af class 2) | C | 购买 | |
| 5.1 | 2472 x 2064 | 1/1.8" | 2.74 | IMX537 | CMOS | Global | Color | 231.2 | 10 GigE | 12-24, PoE (IEEE 802.3af class 2) | C | 购买 | |
| 8.1 | 2856 x 2848 | 2/3" | 2.74 | IMX536 | CMOS | Global | Mono | 144.8 | 10 GigE | 12-24, PoE (IEEE 802.3af class 2) | C | 购买 | |
| 8.1 | 2856 x 2848 | 2/3" | 2.74 | IMX536 | CMOS | Global | Color | 144.8 | 10 GigE | 12-24, PoE (IEEE 802.3af class 2) | C | 购买 | |
| 12.4 | 4128 x 3008 | 1/1.1" | 2.74 | IMX535 | CMOS | Global | Mono | 94.6 | 10 GigE | 12-24, PoE (IEEE 802.3af class 2) | C | 购买 | |
| 12.4 | 4128 x 3008 | 1/1.1" | 2.74 | IMX535 | CMOS | Global | Color | 94.6 | 10 GigE | 12-24, PoE (IEEE 802.3af class 2) | C | 购买 | |
| 16.2 | 5328 x 3040 | 1.1" | 2.74 | IMX532 | CMOS | Global | Mono | 72.5 | 10 GigE | 12-24, PoE (IEEE 802.3af class 2) | C | 购买 | |
| 16.2 | 5328 x 3040 | 1.1" | 2.74 | IMX532 | CMOS | Global | Color | 72.5 | 10 GigE | 12-24, PoE (IEEE 802.3af class 2) | C | 购买 | |
| 16.8 | 5472 x 3084 | 4/3" | 3.45 | IMX387 | CMOS | Global | Mono | 39.7 | 10 GigE | 12-24, PoE (IEEE 802.3af class 2) | M42x1 FD 12 | 购买 | |
| 16.8 | 5472 x 3084 | 4/3" | 3.45 | IMX387 | CMOS | Global | Color | 39.7 | 10 GigE | 12-24, PoE (IEEE 802.3af class 2) | M42x1 FD 12 | 购买 | |
| 19.6 | 4432 x 4436 | 4/3" | 3.45 | IMX367 | CMOS | Global | Mono | 34.0 | 10 GigE | 12-24, PoE (IEEE 802.3af class 2) | M42x1 FD 12 | 购买 | |
| 19.6 | 4432 x 4436 | 4/3" | 3.45 | IMX367 | CMOS | Global | Color | 34.0 | 10 GigE | 12-24, PoE (IEEE 802.3af class 2) | M42x1 FD 12 | 购买 | |
| 20.4 | 4512 x 4512 | 1.1" | 2.74 | IMX531 | CMOS | Global | Mono | 57.7 | 10 GigE | 12-24, PoE (IEEE 802.3af class 2) | C | 购买 | |
| 20.4 | 4512 x 4512 | 1.1" | 2.74 | IMX531 | CMOS | Global | Color | 57.7 | 10 GigE | 12-24, PoE (IEEE 802.3af class 2) | C | 购买 | |
| 24.6 | 5328 x 4608 | 1.2" | 2.74 | IMX530 | CMOS | Global | Mono | 47.9 | 10 GigE | 12-24, PoE (IEEE 802.3af class 2) | C | 购买 | |
| 24.6 | 5328 x 4608 | 1.2" | 2.74 | IMX530 | CMOS | Global | Color | 47.9 | 10 GigE | 12-24, PoE (IEEE 802.3af class 2) | C | 购买 | |
| 31.5 | 6480 x 4860 | APS-C | 3.45 | IMX342 | CMOS | Global | Mono | 21.7 | 10 GigE | 12-24, PoE (IEEE 802.3af class 2) | M42x1 FD 12 | 购买 | |
| 31.5 | 6480 x 4860 | APS-C | 3.45 | IMX342 | CMOS | Global | Color | 21.7 | 10 GigE | 12-24, PoE (IEEE 802.3af class 2) | M42x1 FD 12 | 购买 | |
最后更新: 10 1月 2025
注释
- 颜色模型的fps是用BayerRG8像素格式计算的。
- 用24V电源测量
- 外壳温度，在相机机身前部测量
- 环境温度
订购信息
现可提供ITA51-10GM-20C, ITA51-10GC-20C, ITA81-10GC-20C, ITA124-10GC-20C, ITA162-10GM-20C, ITA162-10GC-20C, ITA204-10GM-20C, ITA204-10GC-20C, ITA246-10GM-20C, ITA246-10GC-20C。更多信息请联系您的区域经理
Advanced functionalities for demanding applications
Sensors
SONY Pregius™ sensors
SONY Pregius™ Global shutter CMOS image sensors
SONY Pregius™ S sensors
SONY Pregius™ S back-illuminated Global shutter CMOS image sensors
Connectivity
10 GigE
万兆以太网铜线像机接口（10GBASE-T）
Power over Ethernet
以太网供电，通过用一根线缆向像机提供数据和电源
12-24 Volt
扩展的电压供应范围
Opto-isolated I/O
光隔离的输入和输出逻辑
Encoder
向像机输入一个编码器信号
Dual serial interface
可由用户选择的双协议串行接口
Modbus
通过串行接口发送和接收Modbus指令
Application examples
Fast acquisition
Burst
突发模式允许用户快速连续拍摄数张图像
Sequencer
在不同的拍摄画面之间实时切换不同的相机设置
Dual exposure
双重曝光模式允许用户快速连续地获取两张图像
Fast trigger mode
减少了电触发输入和帧采集之间的抖动时间
Application examples
Data acquisition
12-bit depth
高达12位的像素模拟-数字转换
Chunk data
块状数据允许在图像帧上附加额外的数据
Region of Interest
选择并获取画面中的特定兴趣区域
Binning and decimation
聚集相邻像素的值（合并）或对图像像素进行子采样（抽取）
Application examples
Multi-camera systems
Precision Time Protocol
PTP用于通过网络同步系统时钟，以获得精确的时间
Scheduled action command
在一个精确的时间发送和规划指令，如相机触发
Application examples
Four synchronized ITALA® cameras combined with fixed focal length lenses and dome lights
Color management
Auto white balance
自动或手动均衡色彩通道以获得平衡的图像
Color correction matrix
平衡色彩反应以获得更好的色彩保真度
Application examples
Verification of automotive paint finish
Programming languages & OS
API C
用C语言专用API编程
API C#
用C#专用API编程
API C++
用C++专用API编程
API Python
用Python专用API编程
Windows
可用于Windows操作系统的API
Linux
可用于Linux操作系统的API
ITALA SDK
ITALA SDK(软件开发工具包)是一个强大且易于使用的API，从头开始设计，支持所有ITALA相机。得益于 GenTL，GenICam 标准的合规性使得相机的配置和控制变得简单而精确。此外，ITALA SDK具有最新的SFNC命名规范，并支持事件接口以创建确定性相机操作，并提供获取的元数据的块数据。
主要功能
- 强大且易于使用的C++, C, C#, Python API
- 丰富的文档与实际代码示例，显示普通和高级别用例
- 通过常见的GenApi实现进行标准化相机控制
- 最新的SFNC功能名称
- 事件接口和块数据支持
- 用于相机网络配置和固件更新的实用程序
- NDIS过滤驱动程序改善流媒体稳定性和CPU使用率
- 完整功能的GUI查看器，用于相机控制、流媒体和监控
- 从设备下载相机设置到文件，反之亦然
- 支持Windows和Linux操作系统
可在安装目录中的ITALA SDK文档中找到有关ITALA API广泛功能的更多信息。
ITALA View
Itala View是一个GUI工具，它允许评估，配置和故障排除的Itala相机。通过一套全面的实用程序和向导程序，Itala View加快了围绕Itala相机构建的视觉系统的评估和部署。
参考下图，Itala View的主窗口可以分为不同的功能区：
- 菜单栏，以访问应用程序的设置、工具和向导
- 设备发现，并将您的计算机的网卡和相机连接到它们上
- 设备信息和控制
- 视频流
- 图像数据分析和日志记录
- GenICam功能树状目录
从“工具”菜单中，您可以访问两个重要的应用程序：
- IP配置器，以有效地解决Itala相机的网络配置问题，包括但不限于：
- 相机和网卡设置持久IP，但子网不同
- 相机和网卡设置持久IP，但子网掩码不同
- 相机为DHCP方式，网卡设置为持久IP
- 相机设置持久IP，网卡设置为DHCP方式
- 固件更新，您可以从Opto Engineering网站下载固件文件后进行安装
从向导中，您可以访问三个重要的应用程序：
- LUT向导，查看和编辑所选相机的LUT，用户可在像素级别设置转换
- 缺陷像素校正向导，用于执行自定义像素校正，该校正考虑到在相机使用寿命期间可能增加缺陷像素数量的环境因素
- 颜色校正向导，用于在特定光线条件下使用参考颜色校准相机，并获得最佳的颜色渲染
Third party software compatibility
Itala相机符合GigEVision和GenICam标准，可以轻松与第三方视觉软件集成。此外，SDK还包括一个GenTL生成器(. cti file)符合EMVA托管的GenTL规范。这进一步增强了与其他兼容设备和软件的互操作性。
兼容的第三方软件的列表包括，但不限于：
- Opto Engineering的FabImage
- 康耐视Vision Pro
- MVTec的Halcon
- MVTec的Merlic
- National Instruments的LabVIEW
- Zebra的Design Assistant
- Zebra的Aurora™
